鼓形齿式联轴器增加齿宽允许位移

作者：发行时间： 2021-06-02 09:30:56

鼓形齿式联轴器由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成，外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿式联轴器可允许较大的角位移，提高传递转矩的能力，延长使用寿命，有角位移时沿齿宽的接触状态。鼓形齿式联轴器在齿根弯曲强度和齿面接触强度足够的条件下应以有较大的重合度来确定齿宽，不应盲目增加齿宽，以免使结构尺寸增加。

一般齿宽系数为8-14，小齿宽应由允许的齿根应力来确定，还要考虑由轴间倾角引起的着力点沿齿宽位移所需要的宽度。在外齿轮齿槽底部钻出与集油槽相通的油孔，利用鼓形齿式联轴器高速运转产生的离心力，将油液喷入内外齿啮合处，使其充分润滑，利于联轴器运行，延长其使用寿命。鼓形齿啮合齿面经渗碳淬火处理后，承载能力高；鼓形齿的主要失效形式是磨损，采用强制稀油润滑后，齿面磨损大幅度降低。

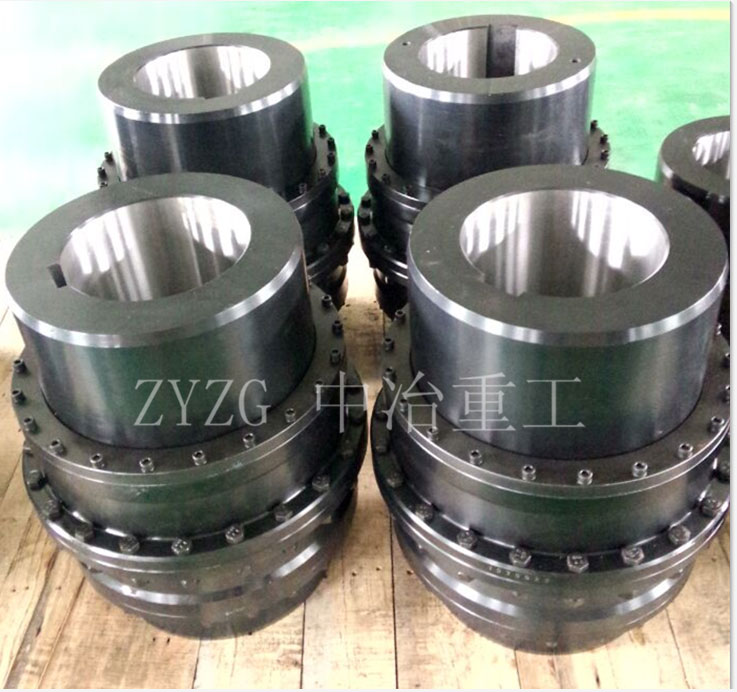

鼓形齿式联轴器

鼓形齿式联轴器磨损量是脂润滑的10%左右，循环稀油可带走轧辊端的轧制热量及轮齿摩擦产生的热量，防止了轮齿材料表面许用接触应力降低；鼓形齿式联轴器在正常情况下，不会出现断齿现象，满足连续轧机工作特点的要求。鼓形齿联轴器在生产实践中发挥着重要的作用，它可以补偿两联接轴因轴线不重合引起的角误差，轴向和径向安装误差，允许两轴有位移。

由于外齿轴套齿顶和齿面都是弧形的，因此整个联轴器是双活节的，并且是挠性的，这样就可以适应两个轴线间的较大偏角。鼓形齿式联轴器是将主动轴和从动轴联接起来，传递转矩使两轴一同转动。在工况下如玻璃工业搅拌机用鼓形齿联轴器, 由于鼓形齿的受力状态是一个多齿接触，齿面疲劳损坏及连接螺栓孔变形等失效问题仍是迫切需要研究解决的问题。
