膜片联轴器工况环境及轴向偏差

作者：发行时间： 2021-06-04 10:00:24

膜片联轴器由几组膜片用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。膜片联轴器由一个膜片和两个轴套组成，膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心，而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。

膜片联轴器与齿式联轴器相比，没有相对滑动，不需要润滑、密封，无噪声，基本不用维修，制造方便，可部分代替齿式联轴器。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油、结构较紧凑、强度高、使用寿命长、无旋转，不受温度和油污影响，具有耐酸、耐碱的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动。

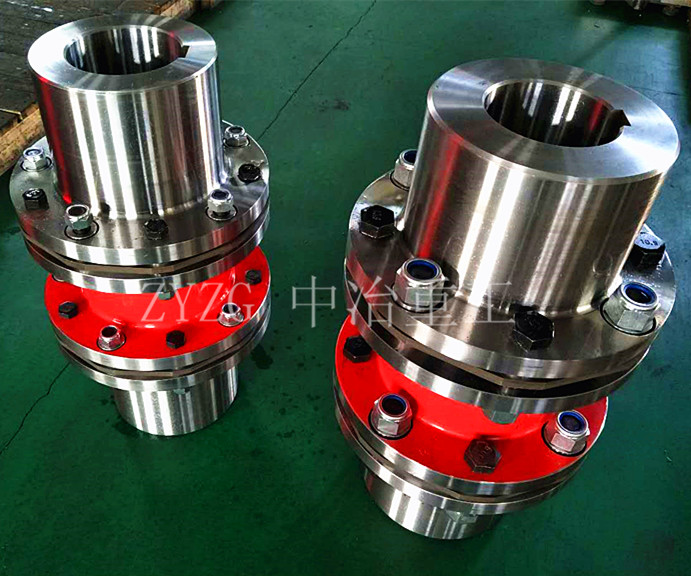

膜片联轴器

膜片联轴器广泛用于各种机械装置的轴系传动，如水泵（尤其是大功率、化工泵）、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、化工机械、矿山机械、冶金机械、航空（直升飞机）、舰艇高速动力传动系统、汽轮机、活塞式动力机械传动系统、履带式车辆，以及发电机组高速、大功率机械传动系统，经动平衡后应用于高速传动轴系已比较普遍。

膜片联轴器为整体型的膜片联轴器，该膜片联轴器具有偏心允许范围大、拆装迅速、无噪音、摩擦转动部件可降低能量损耗，重量轻适合高速运转场合，适合传动精度高、寿命长的场合使用。单膜片联轴器主要特点是大扭矩承载、高扭矩刚性和灵敏度；体积小巧的联轴器，单膜片联轴器总长度短，不锈钢膜片补偿角向轴向偏差，顺时针与逆时针回转特性相同。
