柱销联轴器夹紧装置及工作状态

作者：发行时间： 2021-04-21 10:00:43

柱销联轴器是有3个零件组合在一起后钻铰孔的，在钻孔时存在一种向下的轴向力，又存在一种扭力。同时柱销联轴器外套也需要有一个准确的定位，因为外套的端面和联轴器的加工端面必须在一个平面上，否则钻孔时钻头有可能偏离孔中心，造成孔位置不准确。在工装的底座上焊有4个带加强筋的夹紧装置，此装置可以通过4个M24X100mm的外套调整螺栓加以调整，以适合联轴器外套的各种型号的调节范围。

柱销联轴器的中心孔穿入一个M30的双头螺栓，用以压紧两个半联轴器，使其固定在工装的底座上，这时可进行结合后的联轴器钻孔、铰孔加工，可达到满意的加工效果。柱销联轴器是用尼龙棒销将两个半联轴器联接起来的，它具有良好的缓冲和吸振作用，适用与高速轴联接、频繁启动，制动和换向的场合。柱销联轴器制造简单、维护方便，而且多数已经标准化。

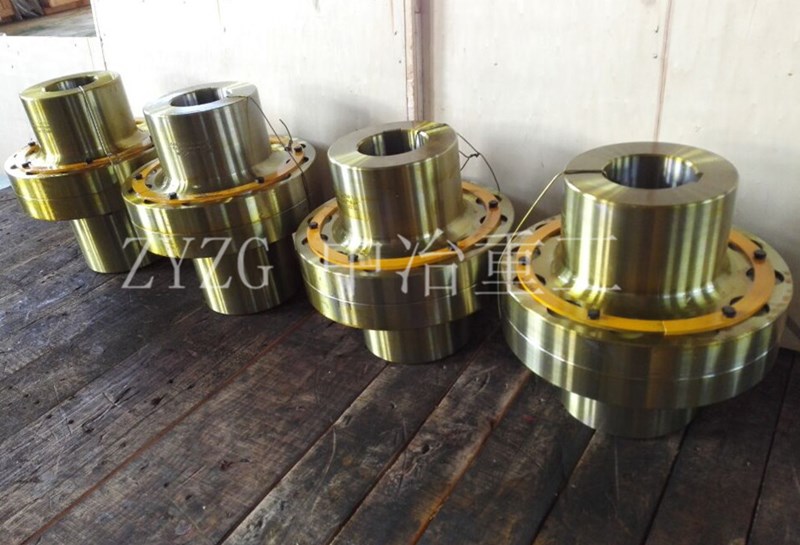

柱销联轴器

柱销联轴器轴中的柱销在工作时处于剪切和挤压状态，其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。柱销联轴器是利用若干非金属弹性材料制成的柱销，置于两半联轴器凸缘孔中，通过柱销实现两半联轴器联接，该联轴器结构简单，容易制造，装拆更换弹性元件比较方便，不用移动两联轴器。弹性元件（柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力。弹性件在工作时剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于作可靠性要求较高的工况，起重机械的提升机构的传动轴系不能选用，不宜用于低速成重载及具有强烈冲击和振动较大的传动轴系。
