膜片联轴器内部组成结构

作者：发行时间： 2021-04-19 10:00:49

膜片联轴器包括半联法兰盘轴节、两个联节法兰盘之间的膜片组，在半联节内腔壁上开有油槽及可嵌装入高压密封圈的密封槽，半联节壁由外向内开有注油孔，注油孔、油槽、密封槽构成一连通油路。膜片联轴器应用场合广泛、操作简易方便，可提高工效。装卸器由外体、内体、中间体、与联轴器联节法兰盘相匹配的外体法兰盘，可套装在轴头螺纹段上的联接套或垫环组成。

联接套与垫环为分别用于装或卸联轴器时的选择件，内体上开有注油孔通至可相对内、外体沿轴向移动的中间体首端面处，轴头螺纹段上装着联接套时中间体末端面抵于联轴器联轴节的内端面上，若轴头螺纹段上装着垫环时中间体末端面抵于垫环端面上。膜片联轴器在中间节两侧装有膜片，膜片外侧装有隔套、连接盘，在连接盘上装有缓冲环，通过连接螺栓固定连接盘与电机半轴节，另一端连接盘与压缩机半轴节固定。

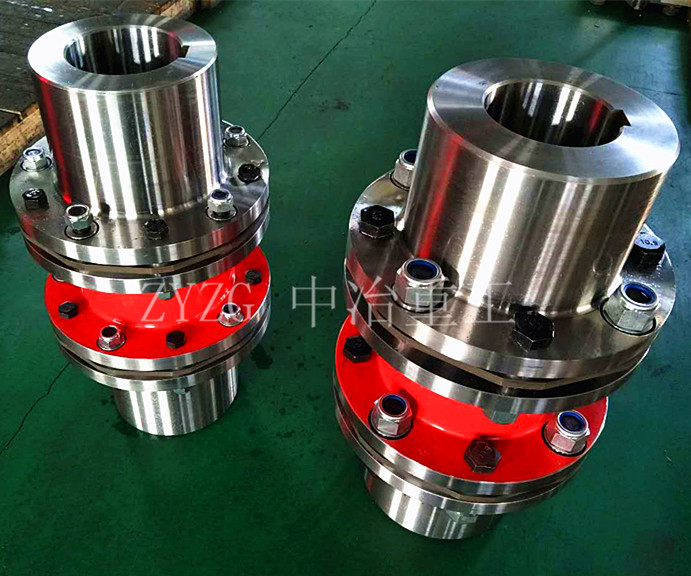

膜片联轴器

由于在中间节两端装有带缓冲环的连接盘，利用缓冲环对振动系统的阻尼，降低联轴器的固有频率，减小了联轴器动力放大系数，同时缓冲环还起到了隔离振动的作用，使振动降到特低。中间体具有保护功能，一旦膜片和螺栓断裂，中间体仍停留在联轴器内，不会甩出，不会造成重大事故。膜片联轴器的防飞结构是属于机械传动技术领域的一种功能。

膜片联轴器包括主动端半联轴器、螺栓、膜片组、垫块、螺母、中间节、被动端半联轴器、扣紧螺母、护套和螺钉；其中护套为环形圆柱体，其环形内圆大小根据中间节外圆直径而定，其厚度根据中间节凸圆面和主动端半联轴器轴向空间位置而定，其圆环面上布有与主动端半联轴器同样孔距的沉孔，沉孔的位置和数量根据螺栓位置和数量而定，在沉孔间交错布有用于与螺钉配合的螺纹孔，螺纹孔的数量根据螺钉的数量而定。
