郓城鼓形齿式联轴器同轴精度调整

作者：发行时间： 2021-12-31 15:00:02

鼓形齿式联轴器采用齿侧定心法，但在这种布置结构的连接下，一旦电机轴与齿轮箱的出轴同轴度不好，齿部就容易卡紧，使用齿侧定心必然会导致鼓齿发热。鼓形齿式联轴器的定心方式改为大径定心，顶部留有间隙。鼓形齿式联轴器的顶部可以沿着内齿轴套的根部摆动，这种定心方式在一定程度上改善了角向补偿两轴的相对偏移，但鼓形齿式联轴器的发热问题并没有从根本上解决。

鼓齿和齿轮箱之间也通过键连接。从轴方向来看，以电机轴为基准，当齿轮轴与电机轴平行时，可以通过上、下、左、右两个方向进行补偿。只有当鼓齿轮箱的顶部、左、右两个方向卡住，才能导致鼓齿轮箱的上、左、右两个方向卡住，该结构只能消除鼓形齿式联轴器，除电机轴线与齿轮箱轴线相交时的部分角向补偿，而不能正常发挥其对任意方向上的摆角性能对两轴系的角向补偿。

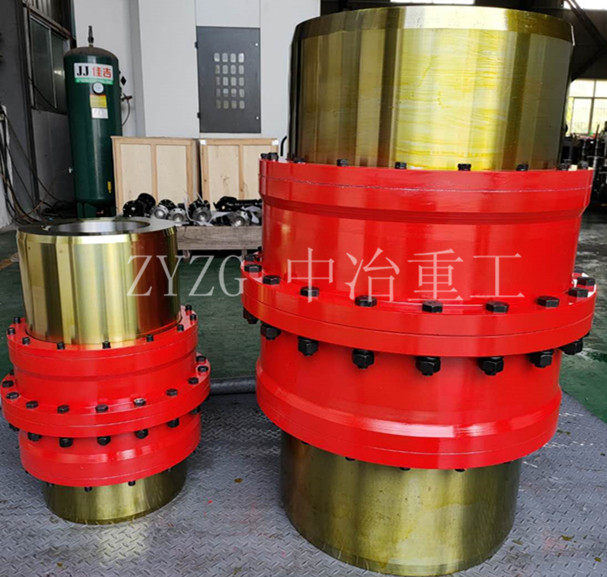

鼓形齿式联轴器

鼓形齿式联轴器结构的改造在润滑脂和定心方法大大改进后，虽然鼓形齿式联轴器的发热问题得到了缓解。内齿轴套和半法兰通过螺栓连接，半法兰和电机轴通过键连接。鼓形齿式联轴器在同轴精度调整特别好的情况下，可以保证齿不连续加热。为了实现鼓形齿式联轴器对传动轴系统摆角性能和角补偿两轴的相对偏移性能，改进了其结构和类型选择，选择了两端都是鼓齿的鼓形齿式联轴器。

两个鼓形齿分别与电机轴和齿轮箱之间进行键连接，两个内齿轴套通过螺栓把合成一体，此时内齿轴套是浮动的，对于水平连接的两个轴线，具有一定角向补偿两轴相对位移的功用，能够发挥其摆角性能。鼓形齿式联轴器在套齿对中的情况下，啮合力和啮合刚度随扭矩和动态相对位移呈非线性变化规律，但无交叉刚度；在套齿错误的情况下，啮合力和啮合刚度不仅随扭矩和动态相对位移呈非线性变化规律，而且具有交叉刚度。
