鼓形齿式联轴器齿面接触条件

作者：发行时间： 2021-04-23 14:00:17

鼓形齿式联轴器承载能力强，在相同的内齿套外径和联轴器外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20%；鼓形齿式联轴器角位移补偿量大，当径向位移等于时直齿式联轴器的许用角位移为1°，而鼓形齿式联轴器的许用角位移为1°30'。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；鼓形齿式联轴器齿面的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端。

同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长；鼓形齿式联轴器外齿套齿端呈喇叭形状，使内、外齿装拆十分方便；鼓形齿式联轴器传动效率高达99.8%。鼓形齿式联轴器具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，并且具有径向、轴向和角向等轴线偏差补偿能力，鼓形齿式联轴器对传动机械两轴参数要求精密严格。

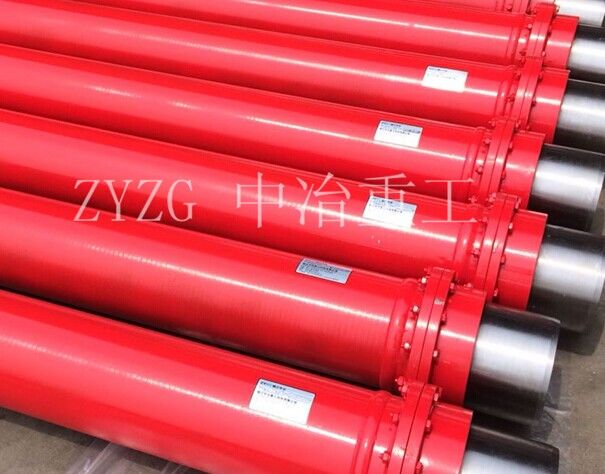

鼓形齿式联轴器

因其具有挠性，无弹性，刚性大等特点，所以其不具备缓冲，减振性能。鼓形齿式联轴器齿套采用手动、电脉冲、液压仿形的数控加工，精度完全可以达到设计要求。硬齿面时可以进行氮化处理，亦可以用优质低碳合金钢进行渗碳淬火后磨削或用合金刀刮削的办法达到设计要求。鼓形齿式联轴器有挠性、无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械，鼓形齿式联轴器属于刚挠性联轴器。
