膜片联轴器工作条件及安装事项

作者：发行时间： 2021-05-19 09:30:57

膜片联轴器属金属弹性元件挠性联轴器，其依靠金属联轴器膜片来联接主、从动机传递扭矩，具有弹性减振、无噪声、不需润滑的优点，在有冲击、振动条件下运行。膜片联轴器结构简单、重量轻、体积小、装拆方便，不必移动机器即可装拆（指带中间轴型式），不需润滑。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心，膜片联轴器具有弹性减振、无噪声。

膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器。膜片联轴器使用寿命长、无旋转间隙，不受温度和油污影响，具有耐酸、耐碱的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动，膜片联轴器用于数控机床、发电机组高速、大功率机械传动系统，膜片联轴器分为单膜片联轴器和双膜片联轴器。

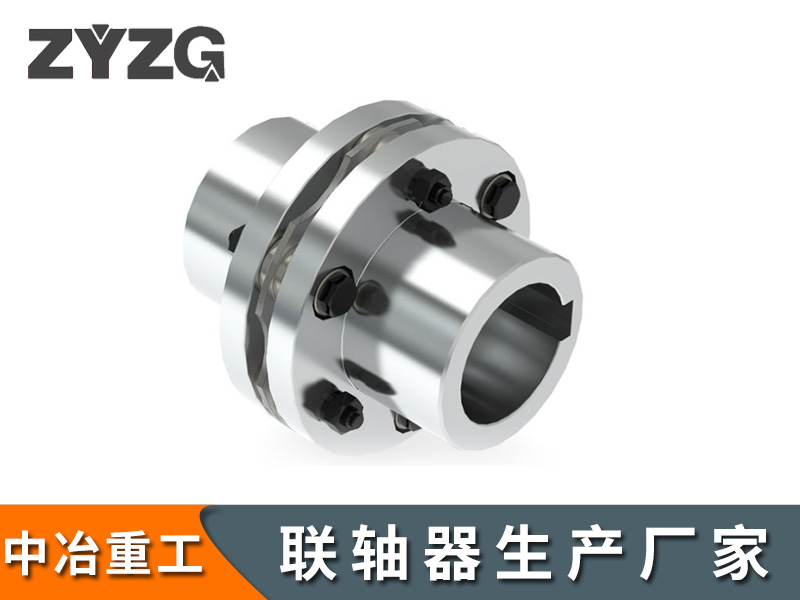

膜片联轴器

膜片联轴器需将安装轴表面的灰尘污浊擦拭干净，同行抹一层薄薄的机油或者润滑剂；将单膜片联轴器内孔清洁干净，抹机油或者润滑剂；将单膜片联轴器插入安装轴，如孔径偏紧，注意避免用铁锤或硬金属击打安装；定位完成后，先按对角线方向，用扭力扳手(规定的拧紧力矩1/4)轻轻地拧紧螺丝；加大力度(规定拧紧力矩的1/2)重复完成第4步动作，按规定的拧紧力矩进行拧紧力矩进行拧紧固定。

膜片联轴器的装配技术及使用保养，在选择标准联轴器时应根据使用要求和工作条件，如承载能力、转速、两轴相对位移、缓冲吸振以及装拆等综合分析来确定，膜片联轴器在装配时除去毛刺，清洗所有零件；在组装时，须中间两焊接叉头轴承孔中心线在同一平面上，其允许差不得超过1°, 花键部分应滑动自如，关节应转动灵活；清洗表面，除法兰端面，端面键涂抹防锈油脂外，其余刷防锈底漆一遍，再喷漆；定期润滑，建议每周注油一次，高温条件下每天注油一次。
