双台子联轴器装配连接尺寸及拆卸方法

作者：发行时间： 2021-03-26 16:30:52

键槽侧面间隙逐渐增大，有时甚至引起锥销脱落，造成零件加工尺寸不稳定。联轴器采用特制的小头带螺纹的圆锥销，用螺母加弹性垫圈锁紧，防止圆锥销因快速转换而引起的松动，该方法能很好地解决圆锥销松动的问题，同时也减轻了平键所承受的扭矩。当然，这种方法因圆锥销小头有螺母，必须确保联轴器有一定的回转空间。我们采用两个弹性销取代圆锥销连接，这种方法虽然没有圆锥销的连接方法精度高，但能很好地解决圆锥销松动问题。

弹性销具有一定的弹性，能分解部分平键承受的扭矩，而且结构紧凑，装配也十分方便，经在维修中应用，效果很好。但装配时要注意，大小弹性销要求互成180°装配，否则会影响零件加工的精度。在结构允许的条件下，大部分数控机床的伺服进给系统都采用挠性联接器结构，但挠性联接器装配时很难把握锥套是否锁紧，如果锥形套涨开后摩擦力不足，就使丝杠轴头与电机轴头之间产生相对滑移扭转。

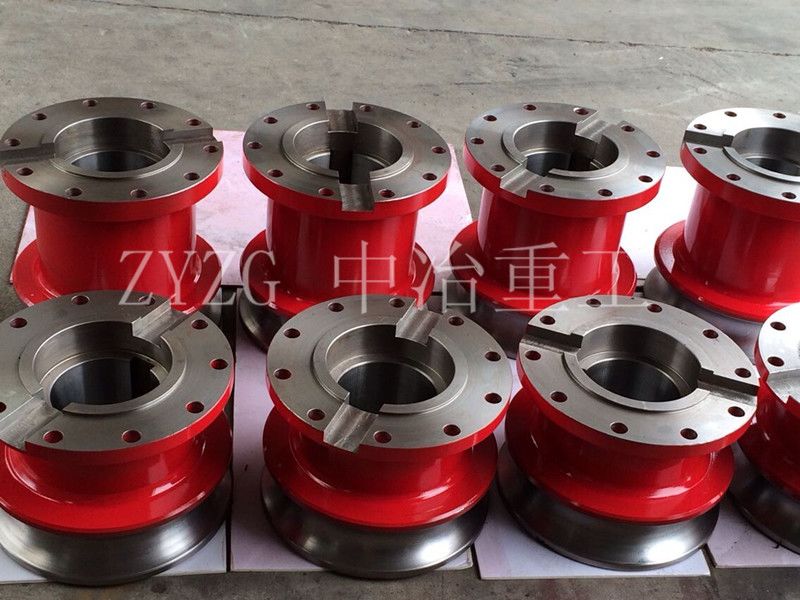

联轴器

如果调整机床快速进给速度后，这个变化量也会起变化，此时CNC系统并不报警，因为电动机转动是正常的，编码器的反馈也是正常的。在拆卸联轴器时，一般先拆联接螺栓。由于螺纹表面沉积一层油垢、腐蚀的产物及其它沉积物，螺栓不易拆卸，尤其对于锈蚀严重的螺栓，拆卸是很困难的。联接螺栓的拆卸必须选择合适的工具，因为螺栓的外六角或内六角的受力面已经打滑损坏，拆卸会更困难。

对于已经锈蚀的或油垢比较多的螺栓，常常用溶剂（如松锈剂）喷涂螺栓与螺母的联接处，让溶剂渗入螺纹中去，这样就会容易拆卸。如果还不能把螺栓拆卸下来，可采用加热法，加热温度一般控制在200℃以下。通过加热使螺母与螺栓之间的间隙加大，锈蚀物也容易掉下来，使螺栓拆卸变得容易些。若用上述办法都不行时，只有破坏螺栓，把螺栓切掉或钻掉。
